PREPARATION AU RODAGE

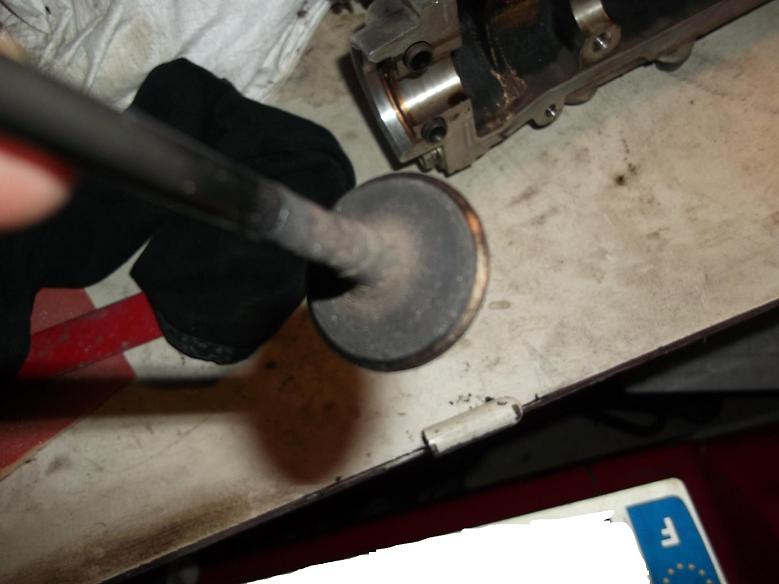

les soupapes :
AVANT
resurrection d un 3SGE - Page 3 Dscf4945-38f6151

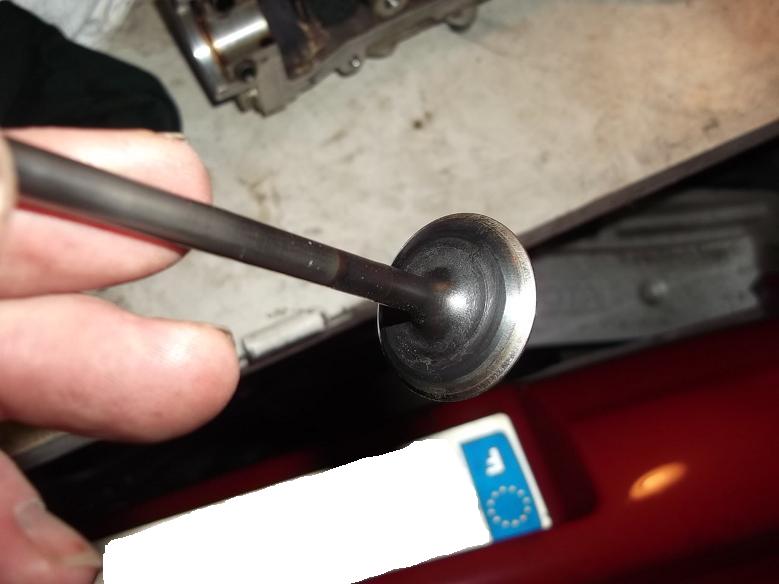

APRES
resurrection d un 3SGE - Page 3 Dscf4951-38f6163

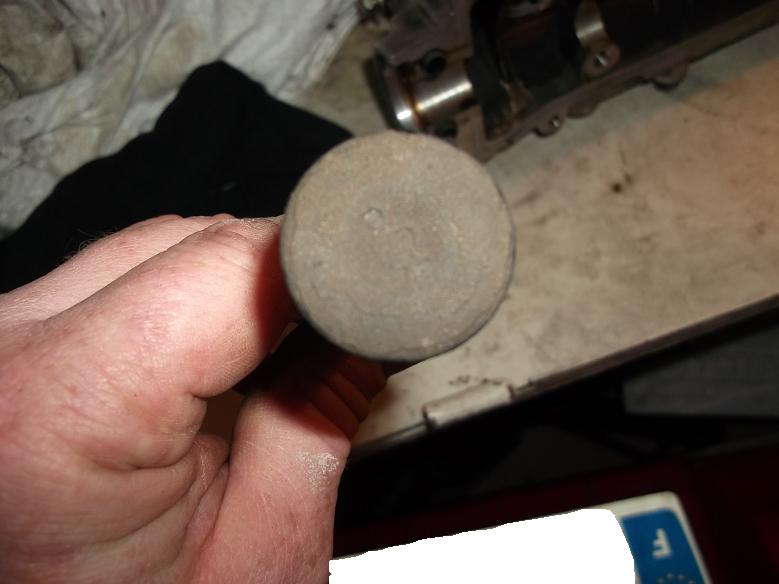

AVANT
resurrection d un 3SGE - Page 3 Dscf4946-38f6193

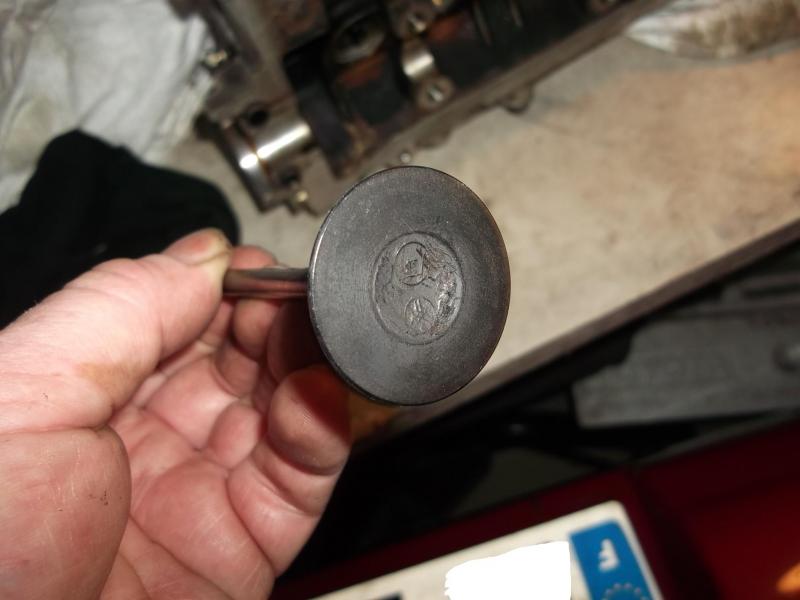

APRES
resurrection d un 3SGE - Page 3 Dscf4950-38f61a5

la culasse :

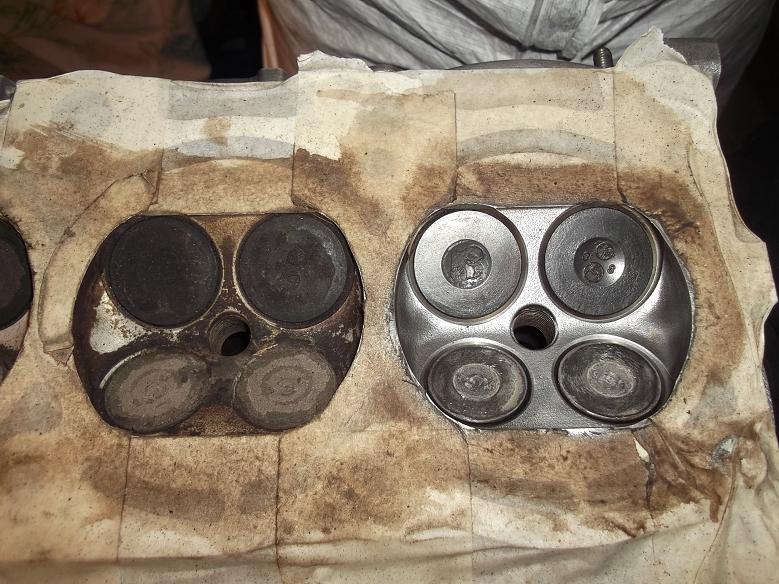

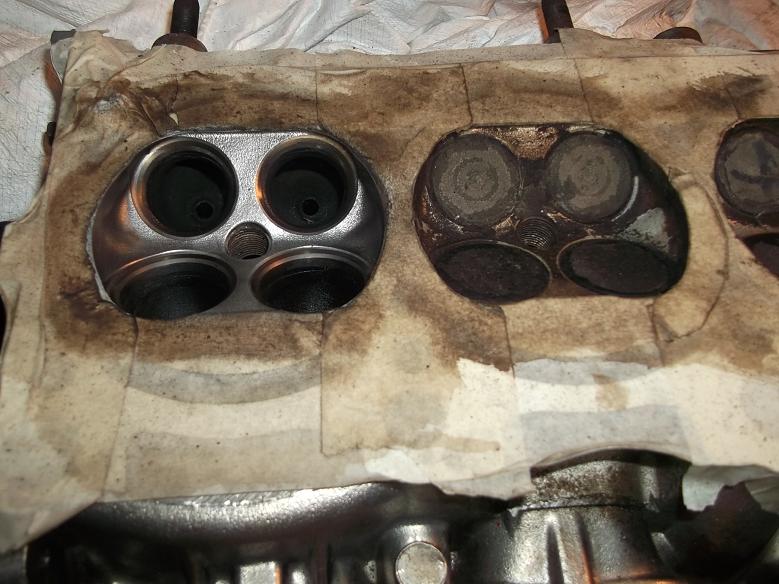

AVANT / APRES
resurrection d un 3SGE - Page 3 Dscf4953-38f61d1

resurrection d un 3SGE - Page 3 Dscf4954-38f61eb
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Sam 27 Oct 2012 - 8:34

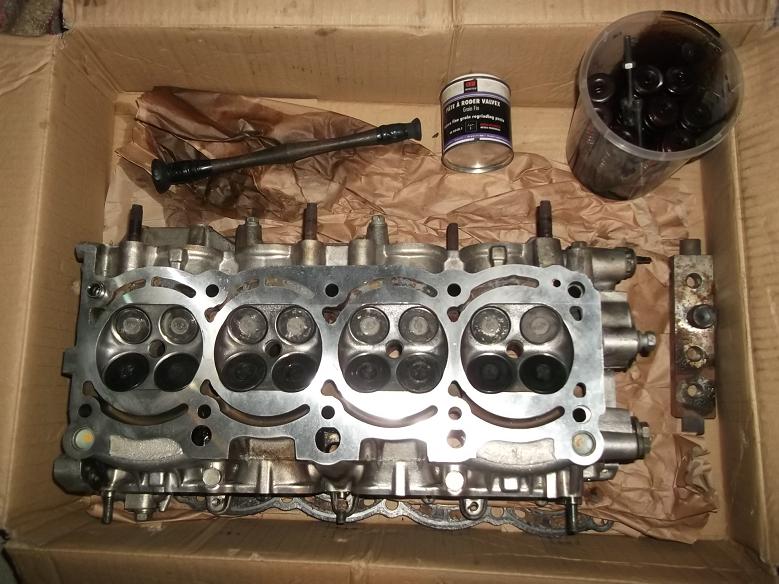

ya plus qu a roder sourire dent


resurrection d un 3SGE - Page 3 Dscf4957-38f6224
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Sam 3 Nov 2012 - 23:10

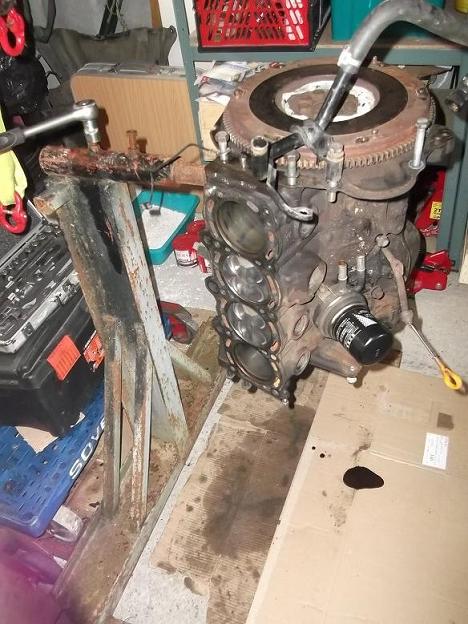

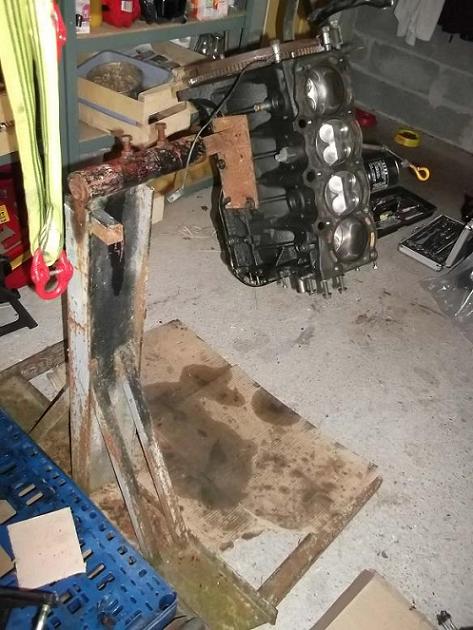

mon nouveau joujou , un support moteur

resurrection d un 3SGE - Page 3 Dscf4963-390cce4

resurrection d un 3SGE - Page 3 Dscf4965-390ccf2
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Sam 3 Nov 2012 - 23:11

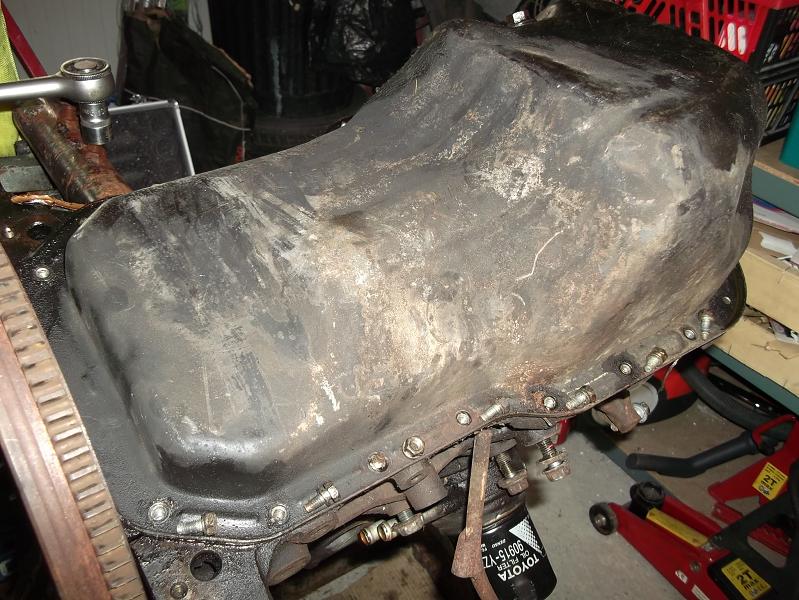

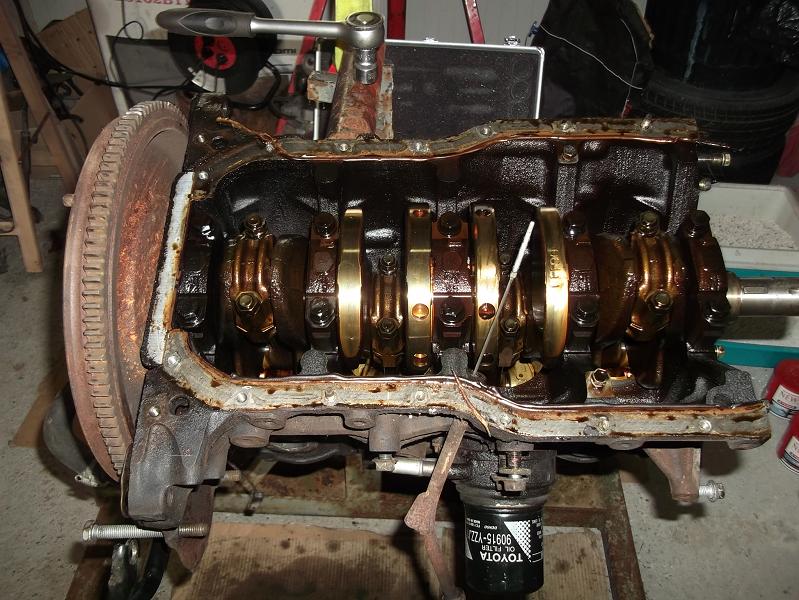

DEPOSE CARTER D HUILE MOTEUR

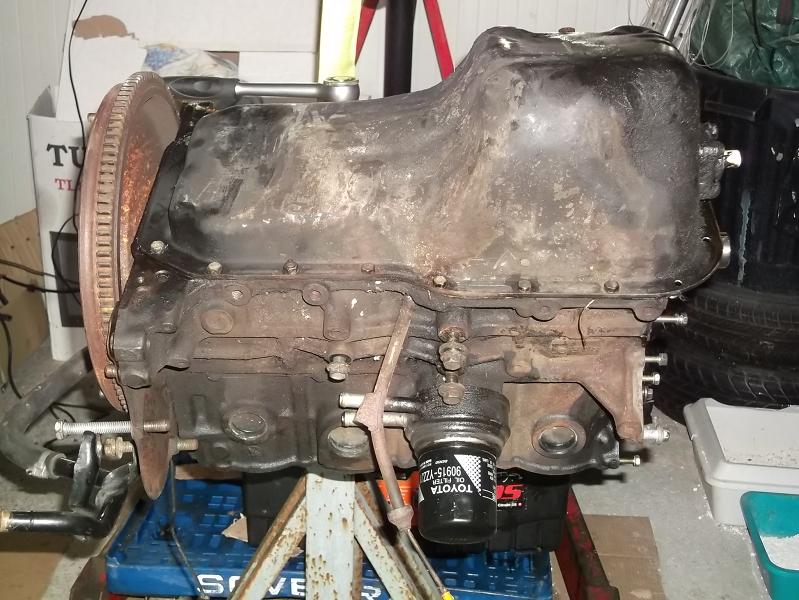

resurrection d un 3SGE - Page 3 Dscf4969-3942c4e

resurrection d un 3SGE - Page 3 Dscf4971-3942c60

resurrection d un 3SGE - Page 3 Dscf4975-3942c7a
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Sam 3 Nov 2012 - 23:12

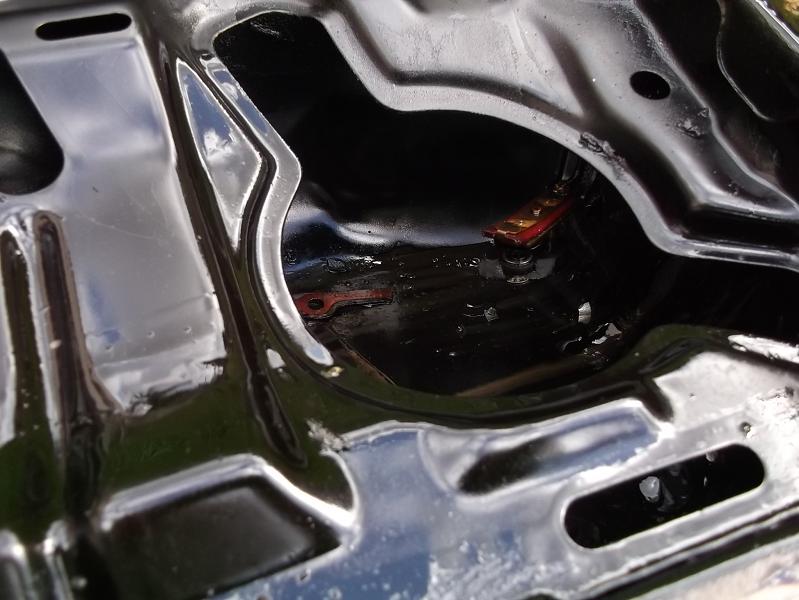

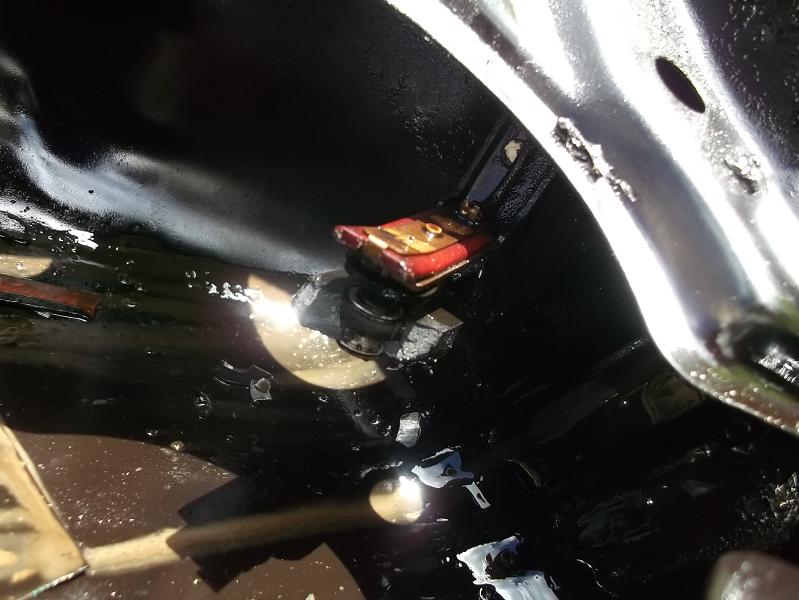

l interieur du carter avec la sonde de niveau d huile cassé

resurrection d un 3SGE - Page 3 Dscf4972-3942ca8

resurrection d un 3SGE - Page 3 Dscf4974-3942cae
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Sam 3 Nov 2012 - 23:14

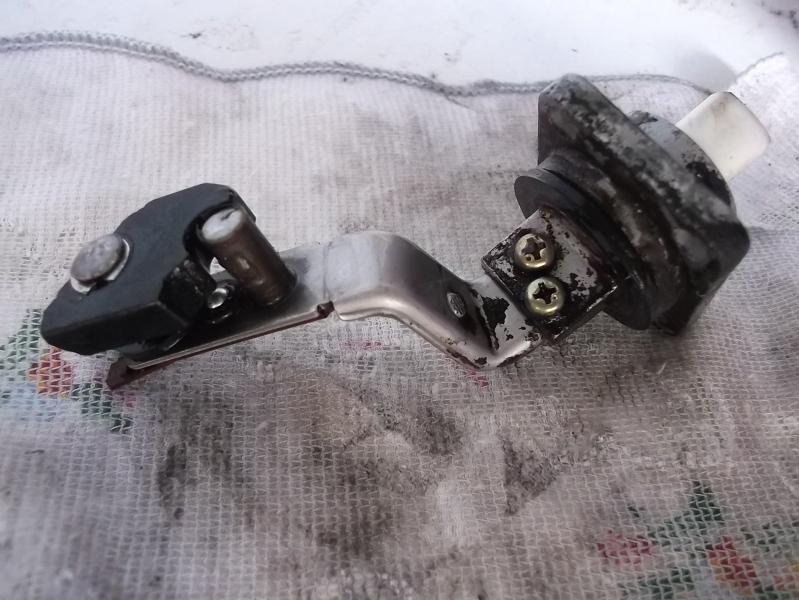

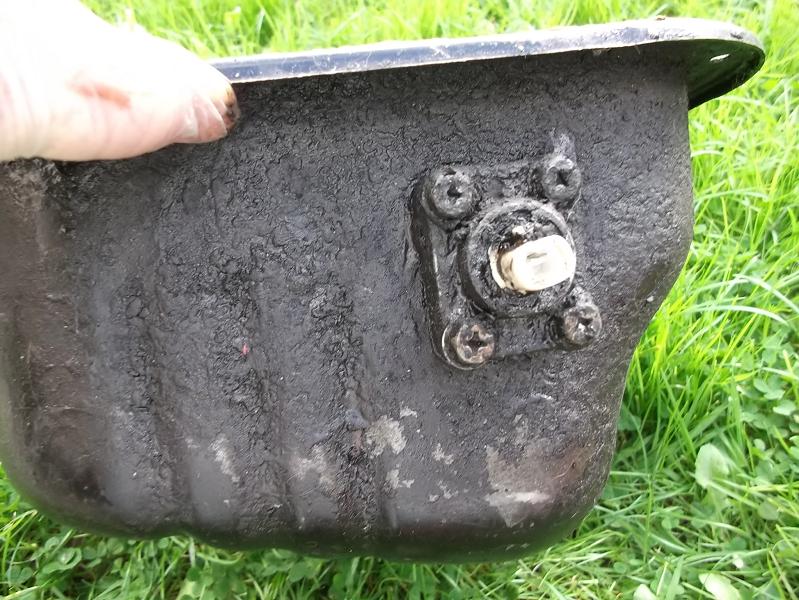

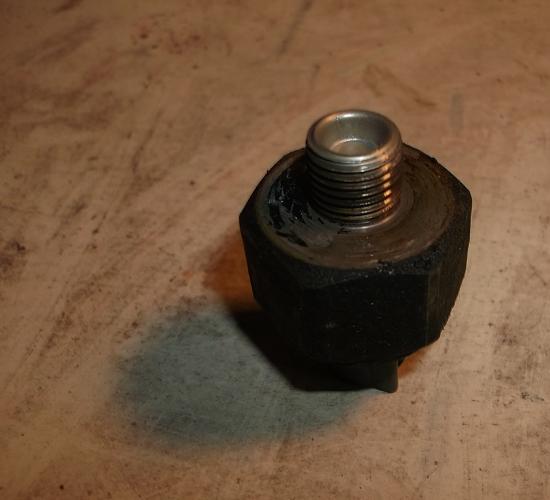

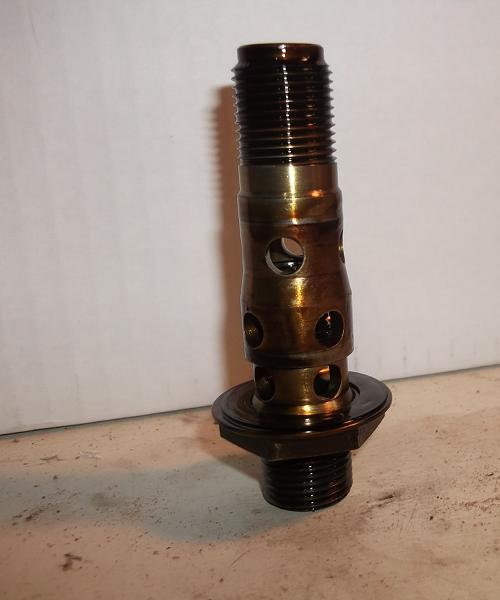

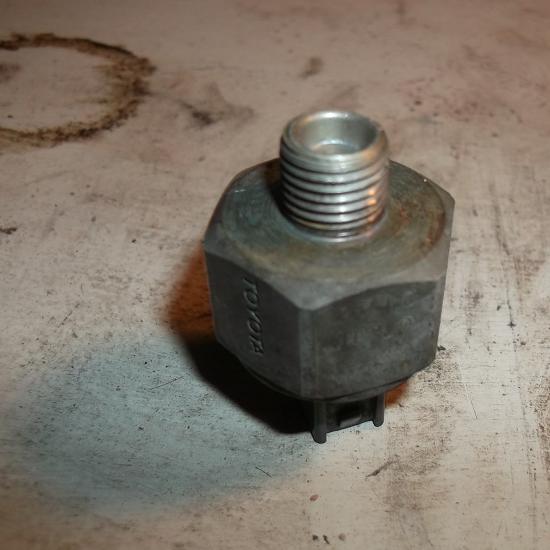

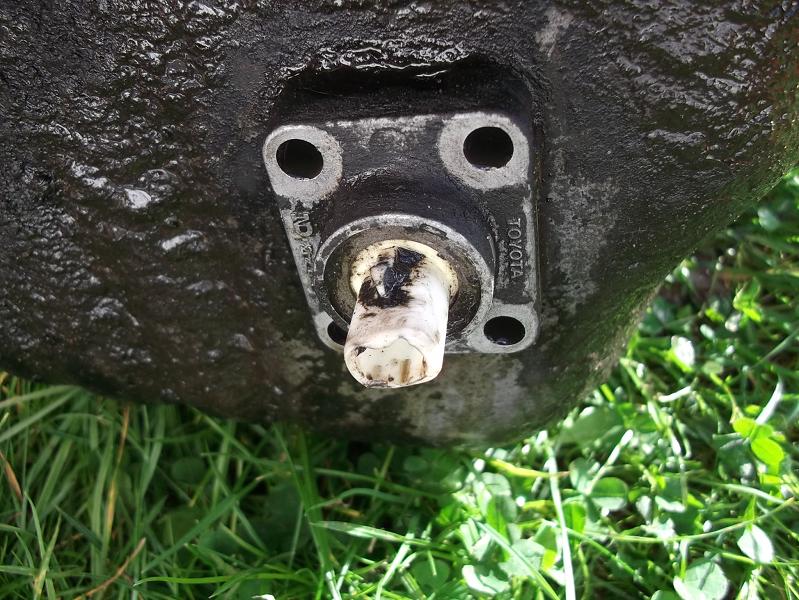

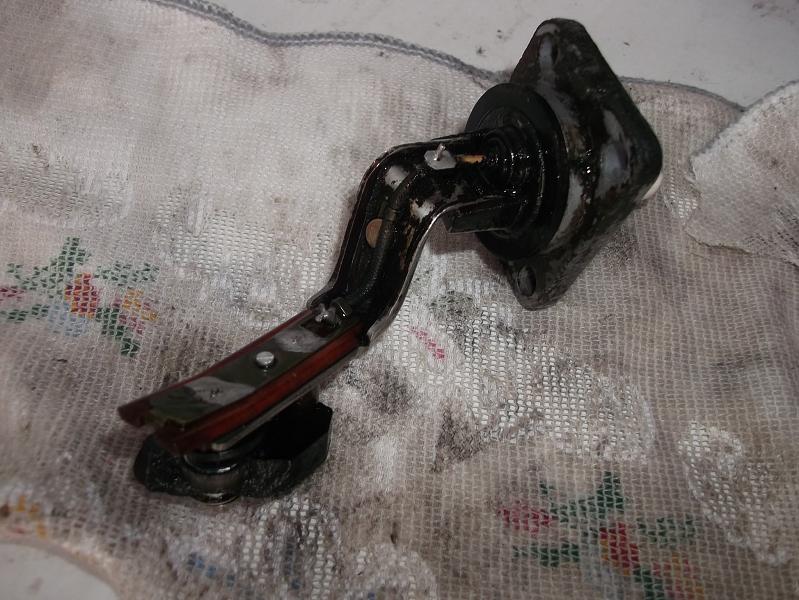

donc depose de cette sonde et j en profite pour degraisser le carter

resurrection d un 3SGE - Page 3 Dscf4977-3942ccf

resurrection d un 3SGE - Page 3 Dscf4979-3942cf2

resurrection d un 3SGE - Page 3 Dscf4980-3942d02

resurrection d un 3SGE - Page 3 Dscf4981-3942d18
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Sam 3 Nov 2012 - 23:16

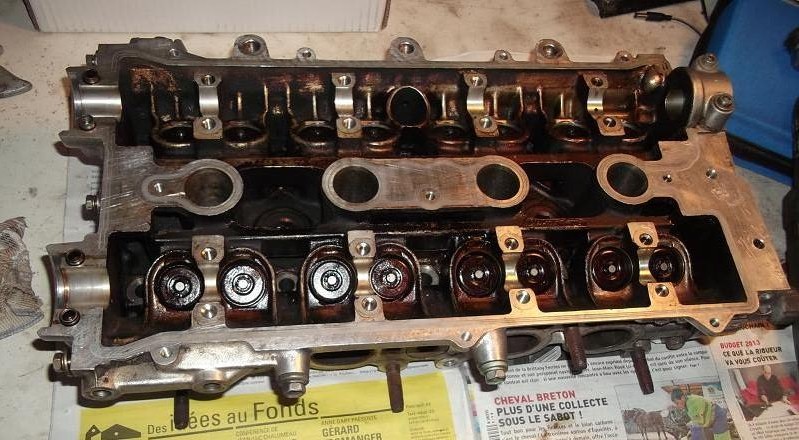

retour sur la culasse

resurrection d un 3SGE - Page 3 Dscf5185-3942daa

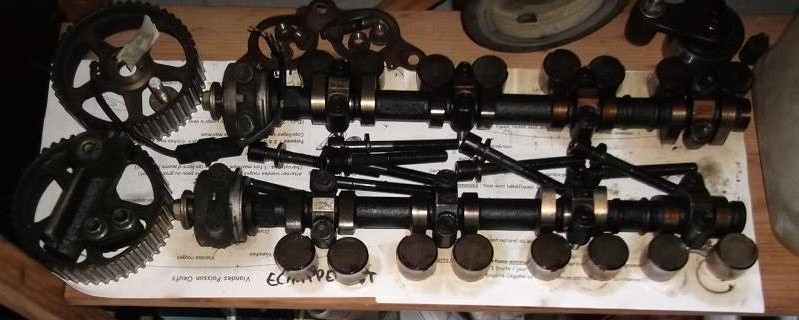

et ses ensembles

resurrection d un 3SGE - Page 3 Dscf5186-3942dc1

chapeau de pastille de soupape

resurrection d un 3SGE - Page 3 Dscf5187-3942dcf

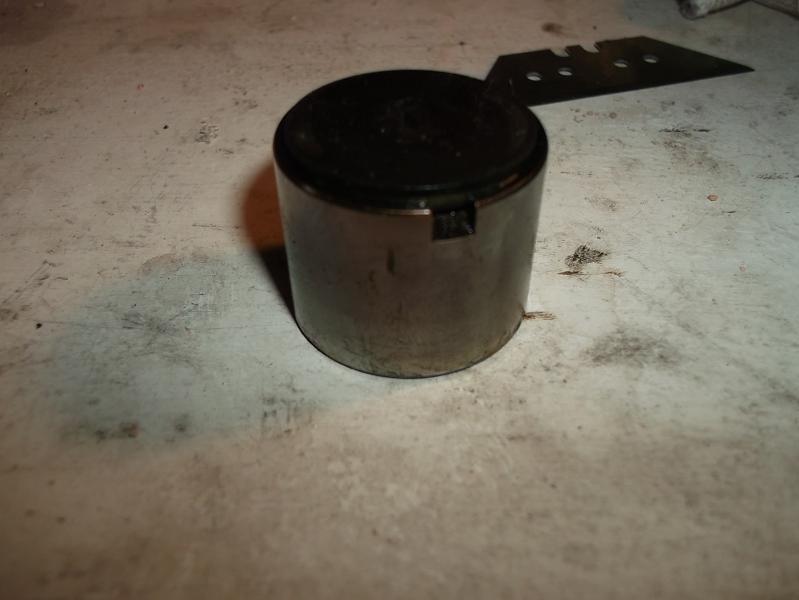

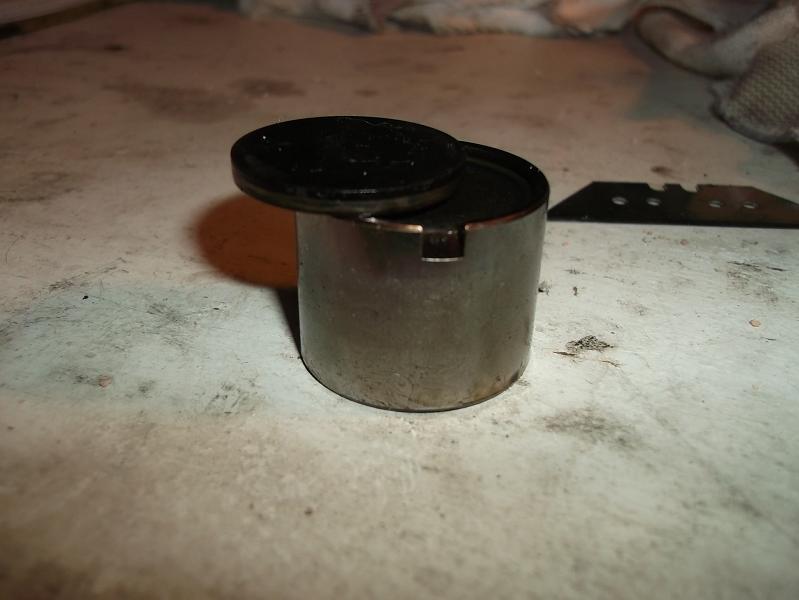

pastille et son chapeau

resurrection d un 3SGE - Page 3 Dscf5188-3942dd6
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Sam 3 Nov 2012 - 23:18

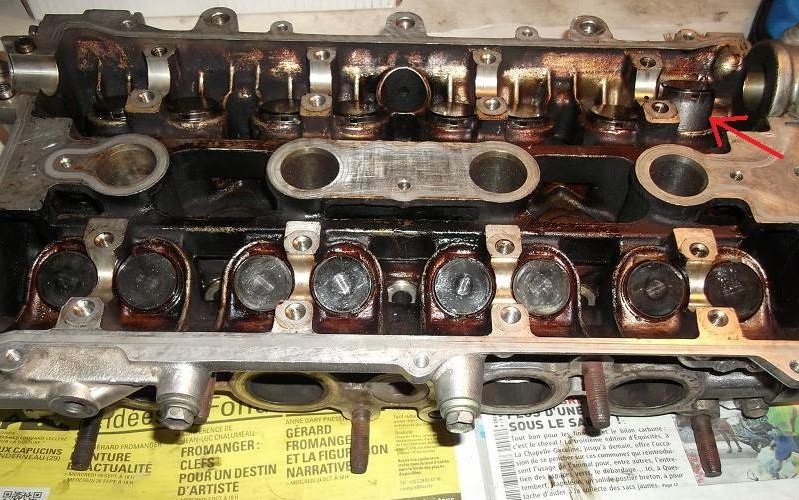

repose des chapeaux et de leurs pastilles

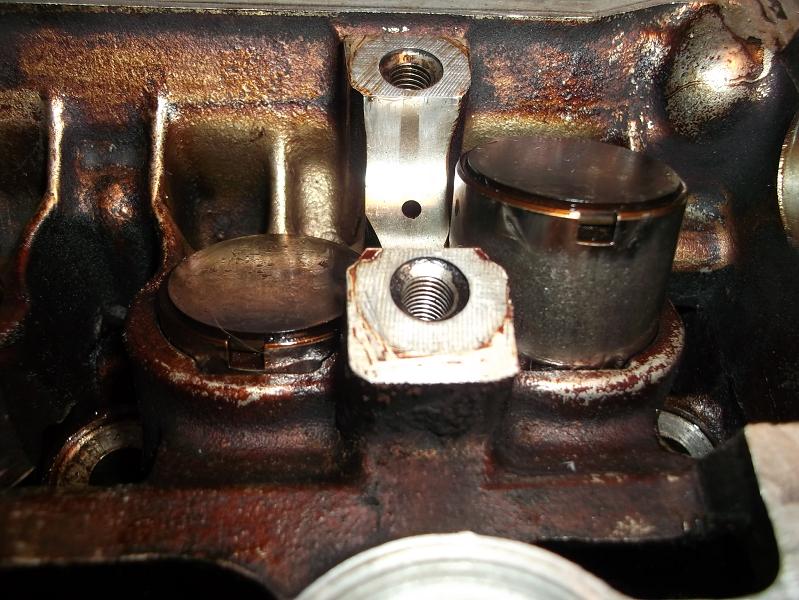

j en ai une qui refuse d aller a sa place :f10
resurrection d un 3SGE - Page 3 Dscf5191-3942e1c

resurrection d un 3SGE - Page 3 Dscf5189-3942e2f

est il possible que la soupape soit tordu et empecherai du coup a mettre en place le chapeau de pastille ? ? ?
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Sam 3 Nov 2012 - 23:19

la du coup je suis coincé coté admission ......

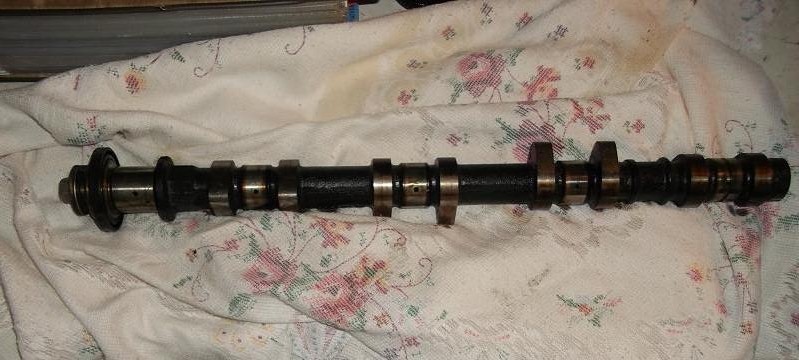

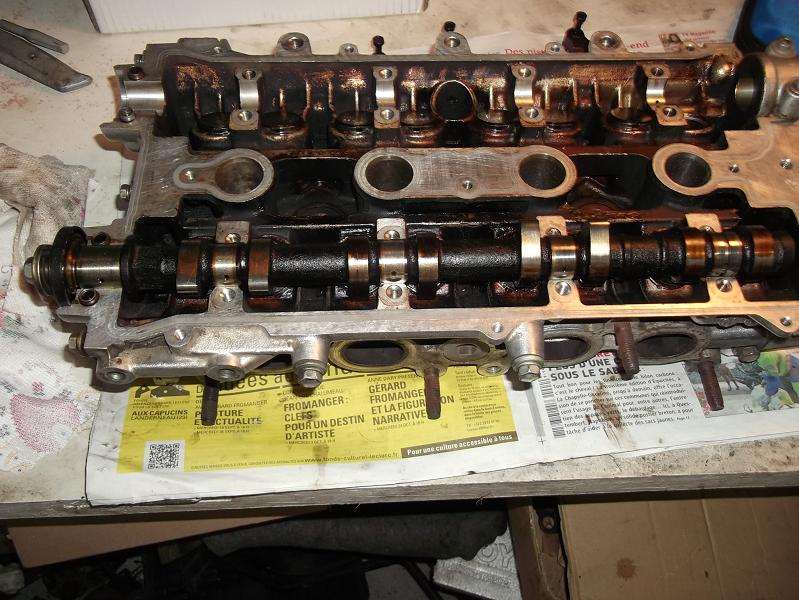

j ai continué quand meme coté echappement dont voici l arbre a cames

resurrection d un 3SGE - Page 3 Dscf5196-3942f28

resurrection d un 3SGE - Page 3 Dscf5200-3942f79
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Sam 3 Nov 2012 - 23:21

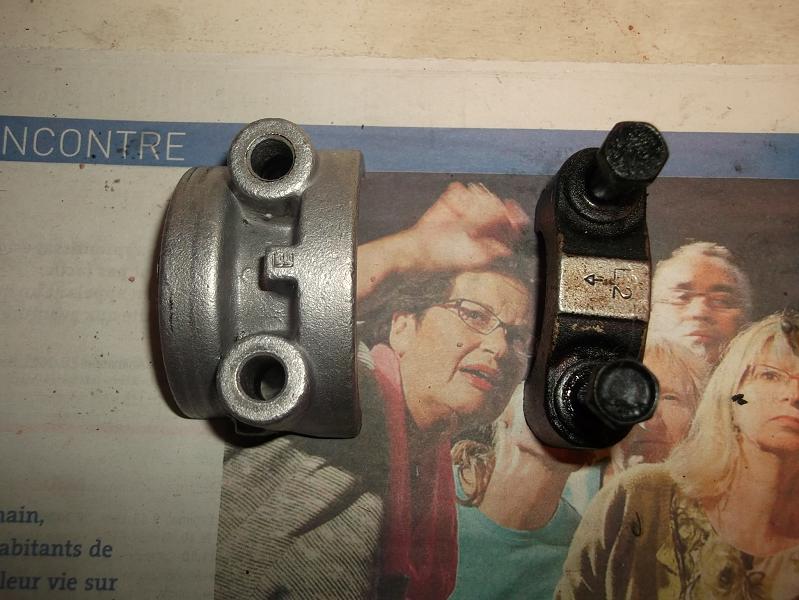

j ai nettoyer les chapeaux de paliers
oui madame , je sais celui de droite n est pas fait encore biggthumpup
resurrection d un 3SGE - Page 3 Dscf5199-3942f9f

et mis en place sans serrer les vis , a faux frais quoi comme on dit

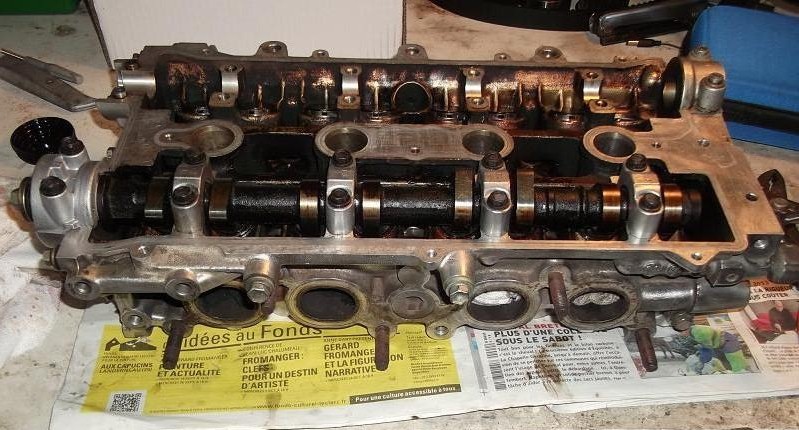

resurrection d un 3SGE - Page 3 Dscf5204-3942fb5
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Sam 10 Nov 2012 - 7:41

bonjour tout le monde ouaih...

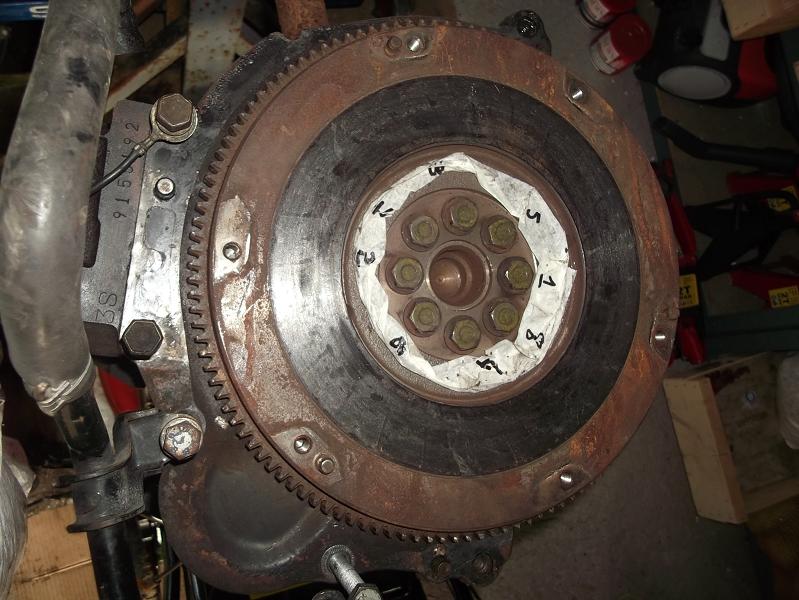

j ai repéré le sens de déssérage des vis et déposé le volant moteur



resurrection d un 3SGE - Page 3 Dscf5205-3972c45

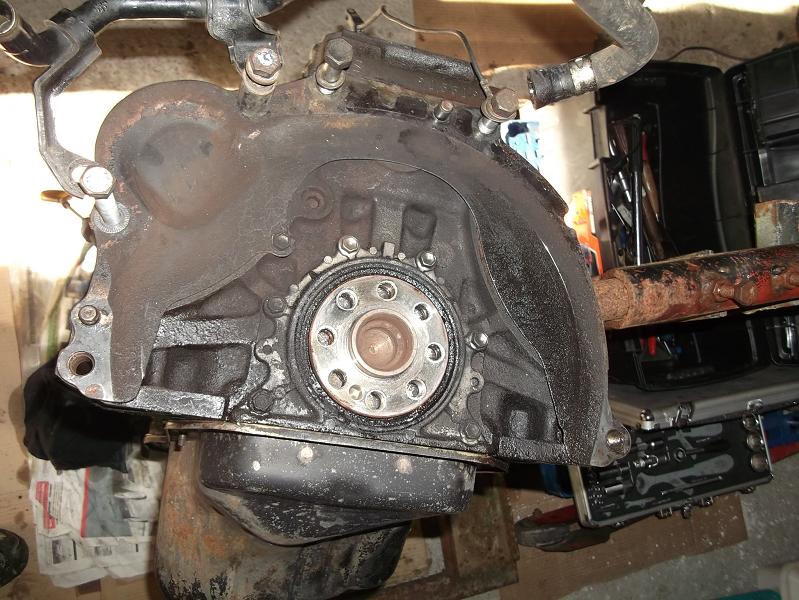

sans le volant moteur qui pèse 7,2 kg

resurrection d un 3SGE - Page 3 Dscf5206-3972c4f

bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Sam 10 Nov 2012 - 7:42

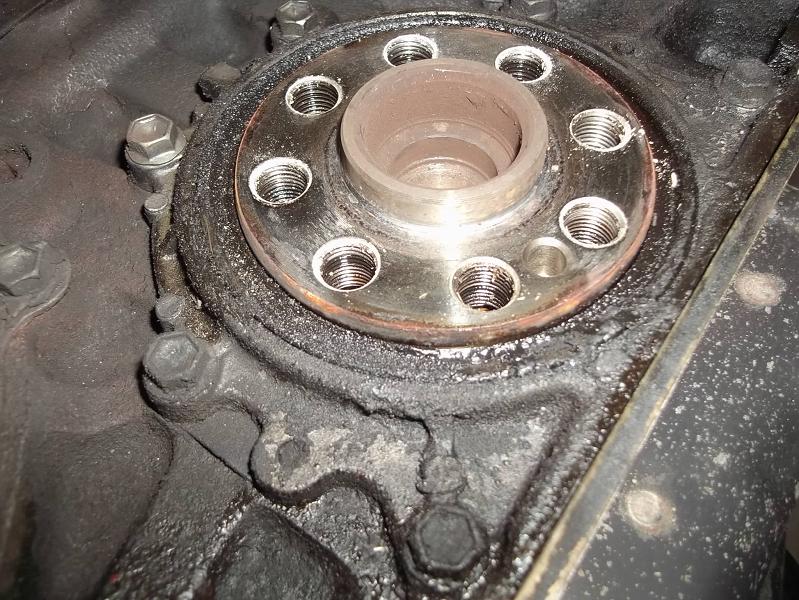

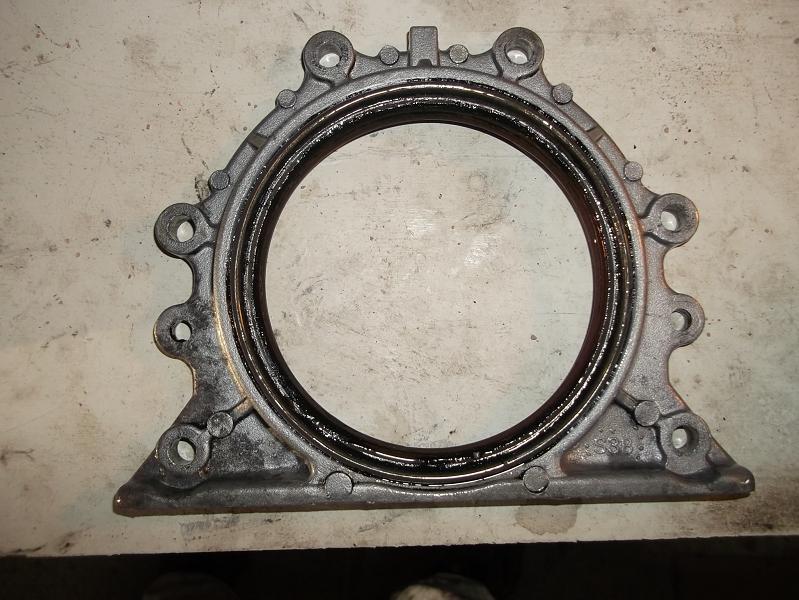

ca fuit aussi par ce joint

resurrection d un 3SGE - Page 3 Dscf5207-3972c62

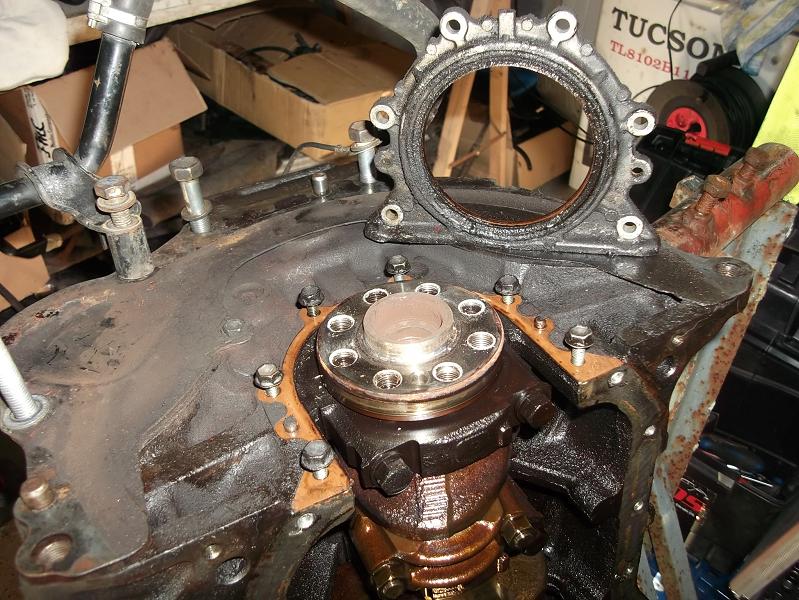

donc depose egalement

resurrection d un 3SGE - Page 3 Dscf5209-3972c65

resurrection d un 3SGE - Page 3 Dscf5210-3972c67
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Sam 10 Nov 2012 - 7:45

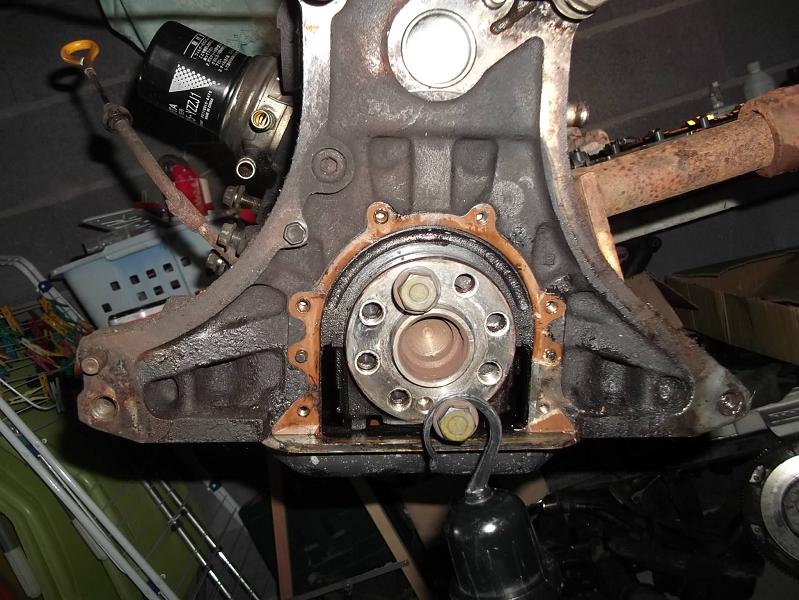

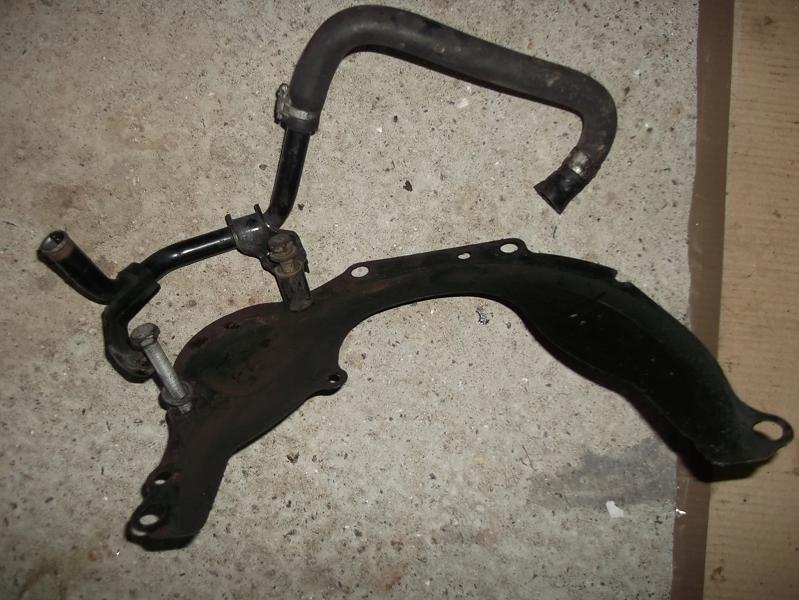

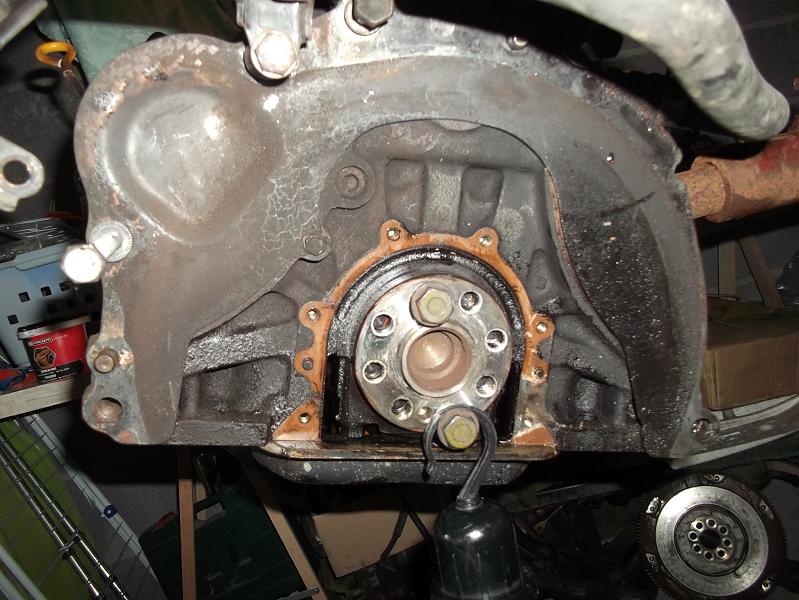

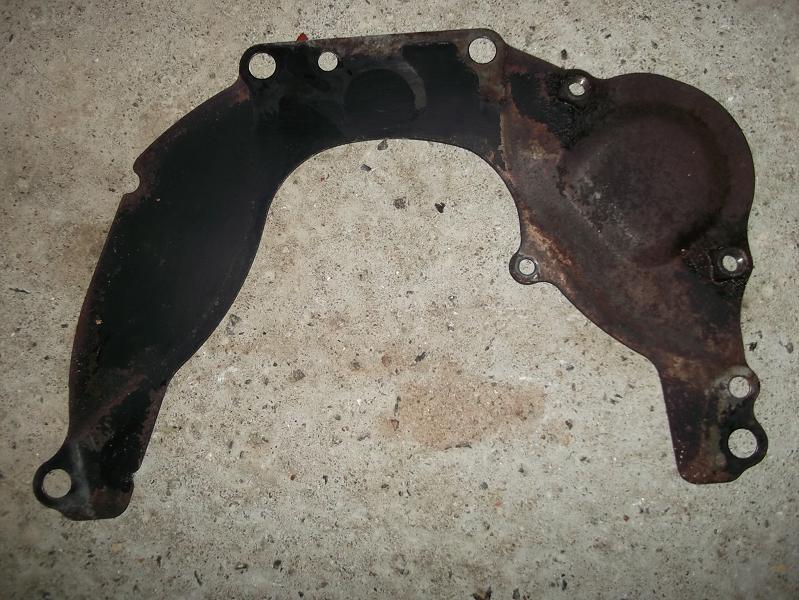

j ai déposé également la tole pare poussières de BV

resurrection d un 3SGE - Page 3 Dscf5214-3972c74

resurrection d un 3SGE - Page 3 Dscf5215-3972c77

resurrection d un 3SGE - Page 3 Dscf5216-3972c7d

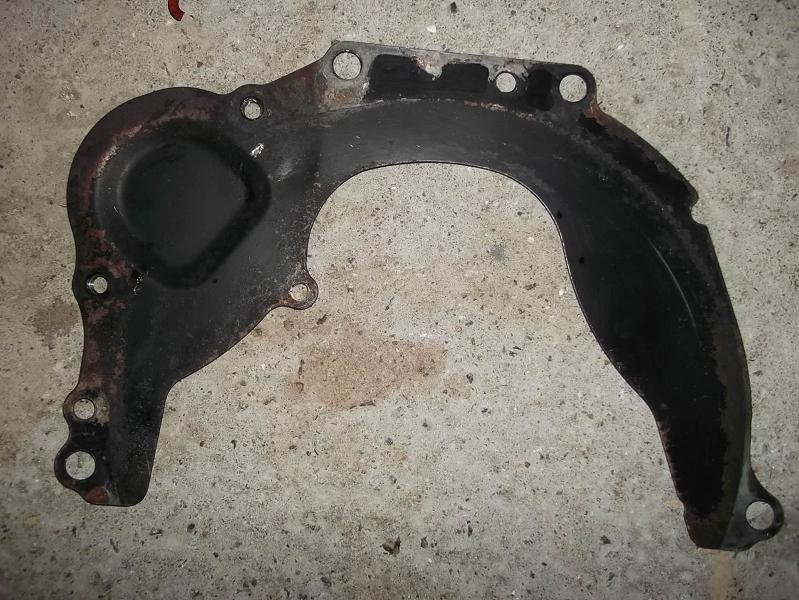

a repeindre

resurrection d un 3SGE - Page 3 Dscf5217-3972c83

resurrection d un 3SGE - Page 3 Dscf5218-3972c87

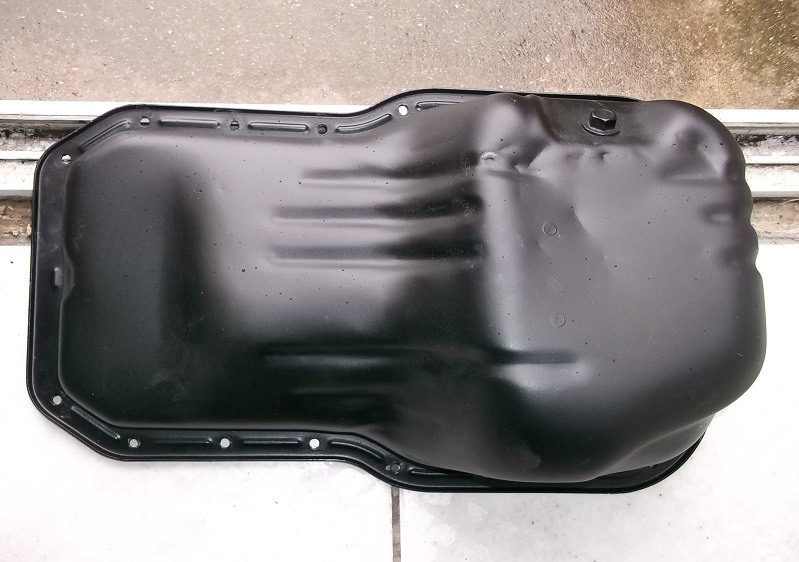

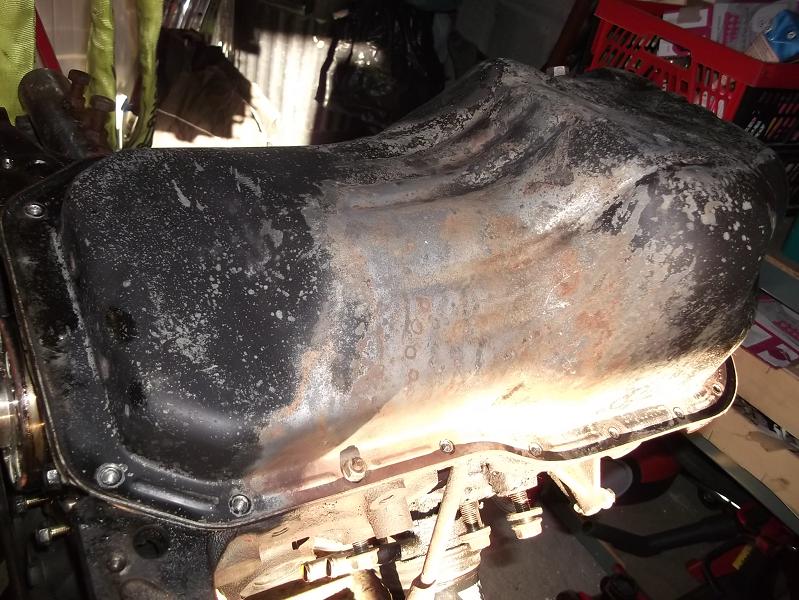

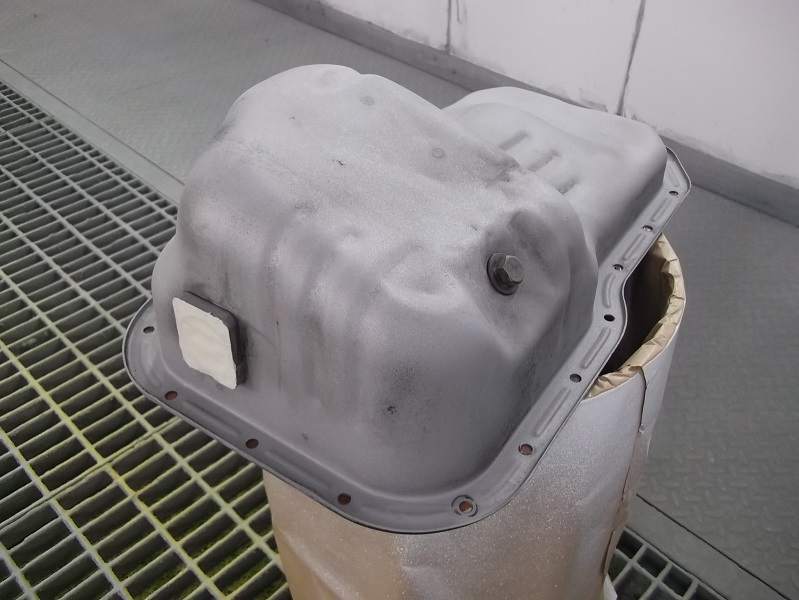

le carter d huile sera a repeindre également

resurrection d un 3SGE - Page 3 Dscf5213-3972c6b
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par Fanch le Sam 10 Nov 2012 - 19:19

excellent... thumright

_________________
resurrection d un 3SGE - Page 3 Avatar12 resurrection d un 3SGE - Page 3 Avatar12 resurrection d un 3SGE - Page 3 11596914
Fanch
Fanch
Administrateur du A.I.C
Administrateur du A.I.C

Nombre de messages : 28295
Age : 43
Localisation : LOGONNA-DAOULAS (29)
Votre (vos) voiture : fiat croma 2.5 TD (1989), alfa romeo SZ(ES30),punto cab elx,coupé fiat 2L turbo 16V, 2 uno turbo ie(phase 1),lancia beta coupé 1,6 (1982)
Date d'inscription : 05/09/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Mar 27 Nov 2012 - 0:53

j ai nettoyer les chapeaux de paliers ( j ai enfin trouver un vrai produit qui nettoie : 10mn a tremper dans du PROCIRON et hop ! tout propre ! biggthumpup
resurrection d un 3SGE - Page 3 Dscf5931-39d43e9

resurrection d un 3SGE - Page 3 Dscf5932-39d43ff

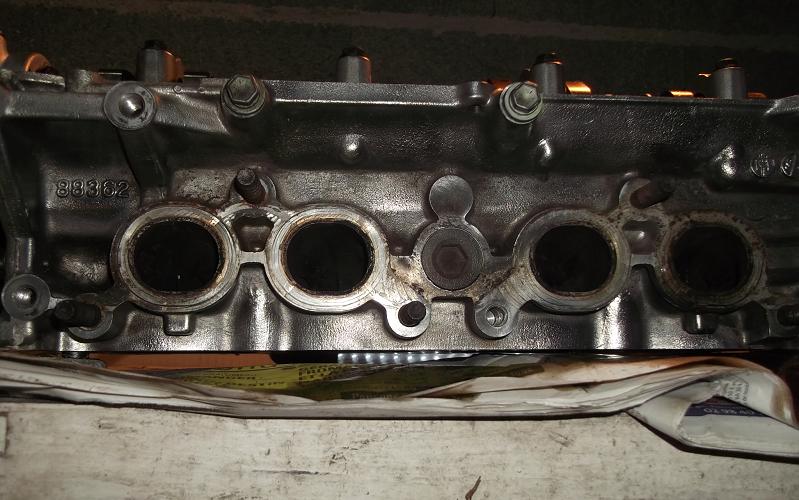

j ai surélevé la culasse pour que les soupapes puisse s ouvrir normalement

resurrection d un 3SGE - Page 3 Dscf5941-39d44cd
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Mar 27 Nov 2012 - 0:55

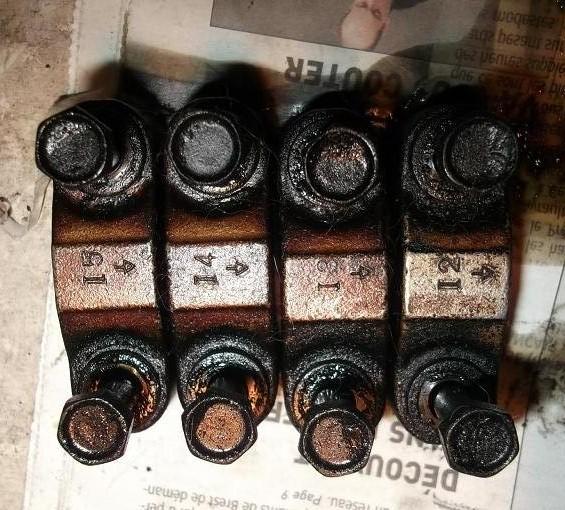

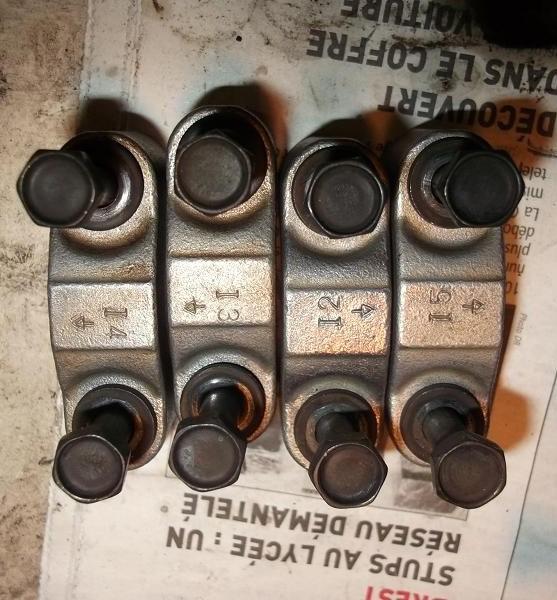

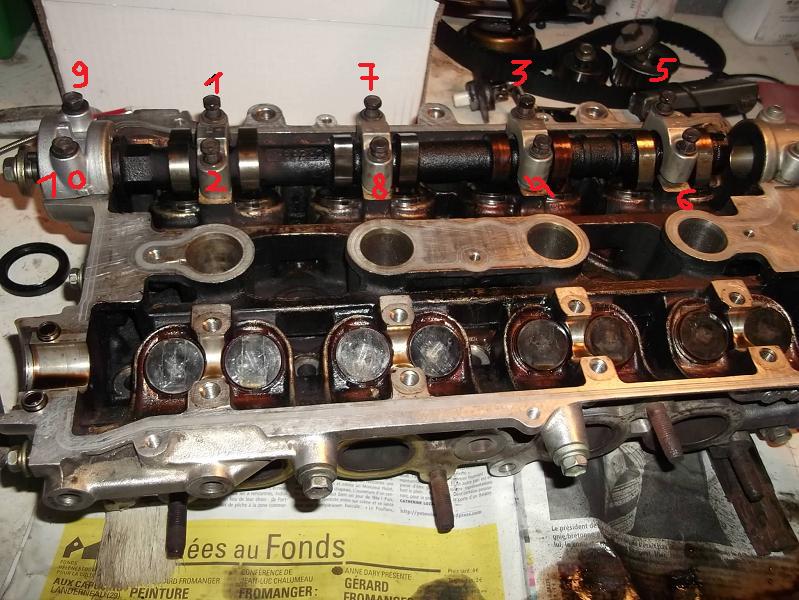

arbre a cames en place avec ses chapeaux ( ordre de serrage )

resurrection d un 3SGE - Page 3 Dscf5933-39d4810

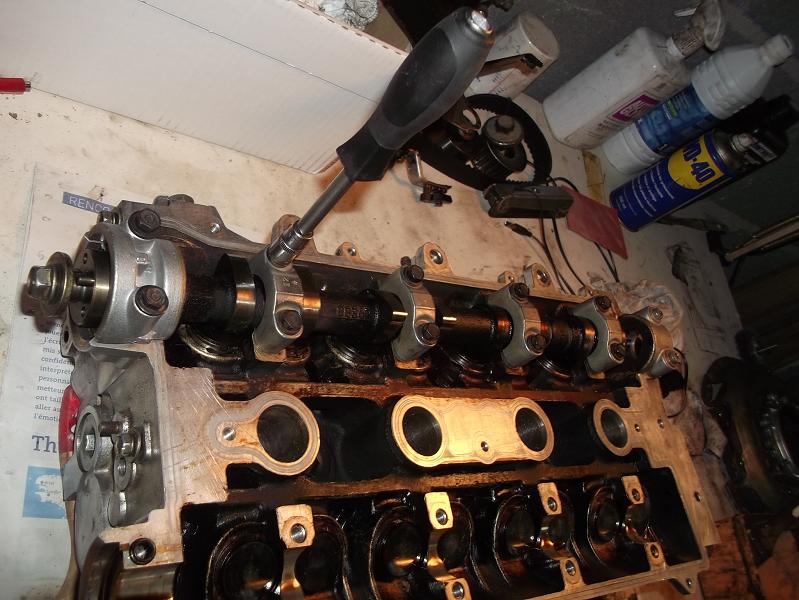

j ai rapprocher les vis sans forcer

resurrection d un 3SGE - Page 3 Dscf5936-39d4767

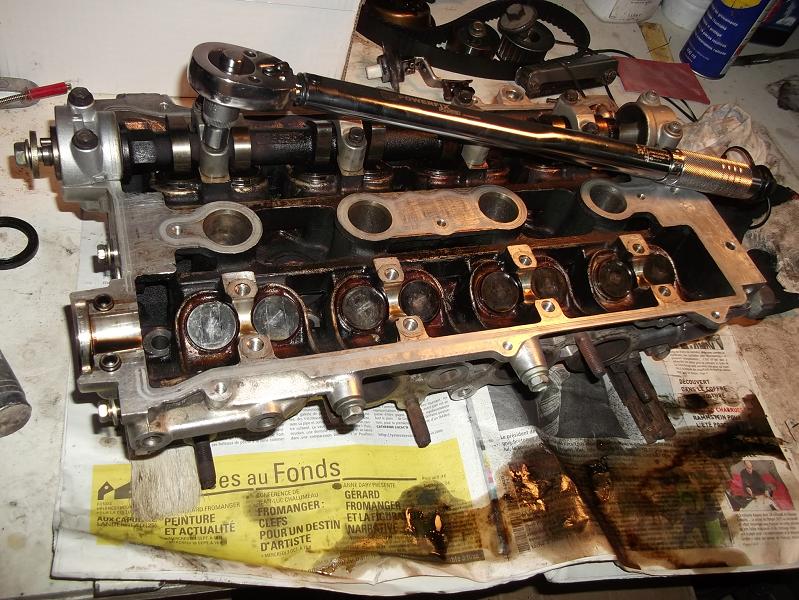

j ai fini le serrage a la clé dynamométrique couple : 19 Nm

resurrection d un 3SGE - Page 3 Dscf5937-39d4858

bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Mar 27 Nov 2012 - 0:59

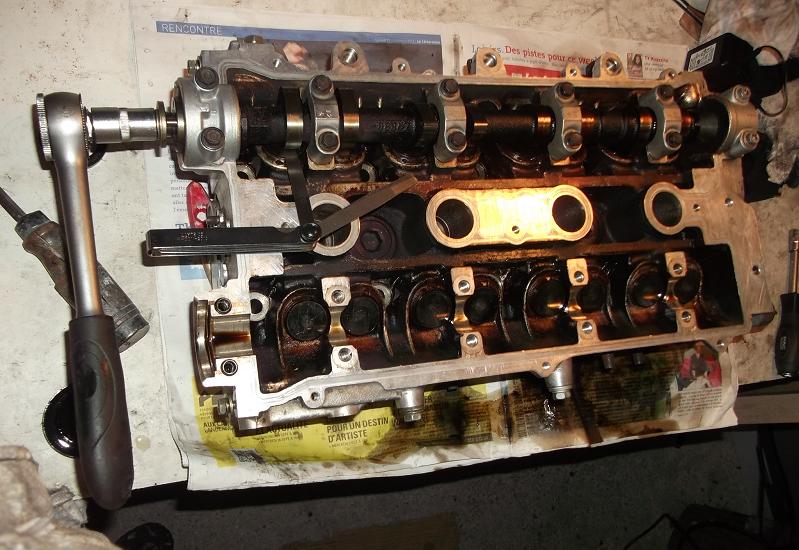

ya plus qu a controler les jeux( tolérance : 0,15 a 0,25 )

resurrection d un 3SGE - Page 3 Dscf5938-39d48ad

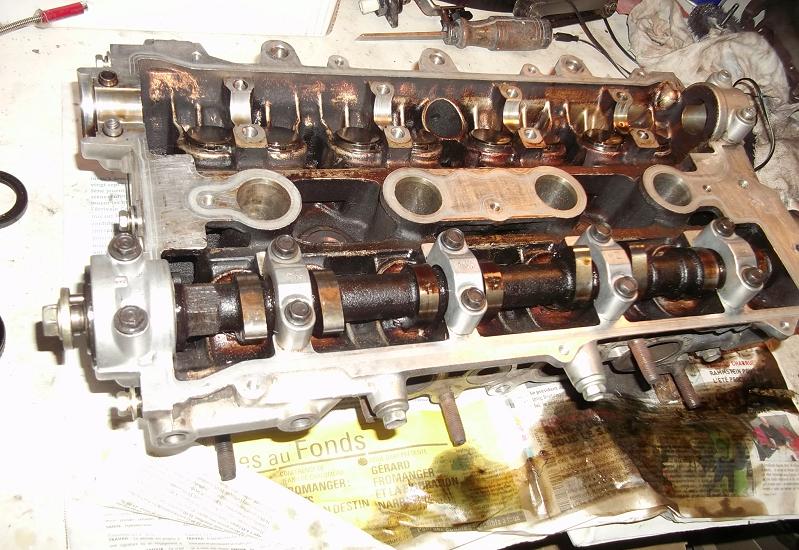

puis j ai enlever l arbre et mis en place celui d echappement et controler le jeu egalement
tolérance : 0,25 a 0,35
resurrection d un 3SGE - Page 3 Dscf5939-39d48cb
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Mar 27 Nov 2012 - 0:59

admission : RAS thumright


echappement : 2 pastilles a changés

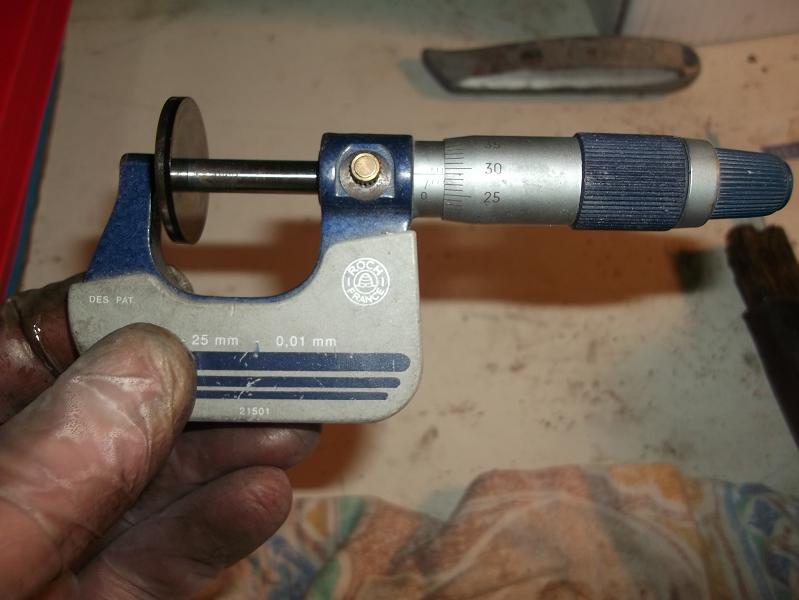

j ai donc pris la mesure des 2 pastilles pour connaitre l épaisseur qu il me faut pour ratrapper le jeu
resurrection d un 3SGE - Page 3 Dscf5693-39d7b28
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par Fanch le Mar 27 Nov 2012 - 14:40

le taf .... thumright rien à dire l'ami

_________________
resurrection d un 3SGE - Page 3 Avatar12 resurrection d un 3SGE - Page 3 Avatar12 resurrection d un 3SGE - Page 3 11596914
Fanch
Fanch
Administrateur du A.I.C
Administrateur du A.I.C

Nombre de messages : 28295
Age : 43
Localisation : LOGONNA-DAOULAS (29)
Votre (vos) voiture : fiat croma 2.5 TD (1989), alfa romeo SZ(ES30),punto cab elx,coupé fiat 2L turbo 16V, 2 uno turbo ie(phase 1),lancia beta coupé 1,6 (1982)
Date d'inscription : 05/09/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Lun 3 Déc 2012 - 23:47

ouaih...

DEPOSE DU RADIATEUR D HUILE

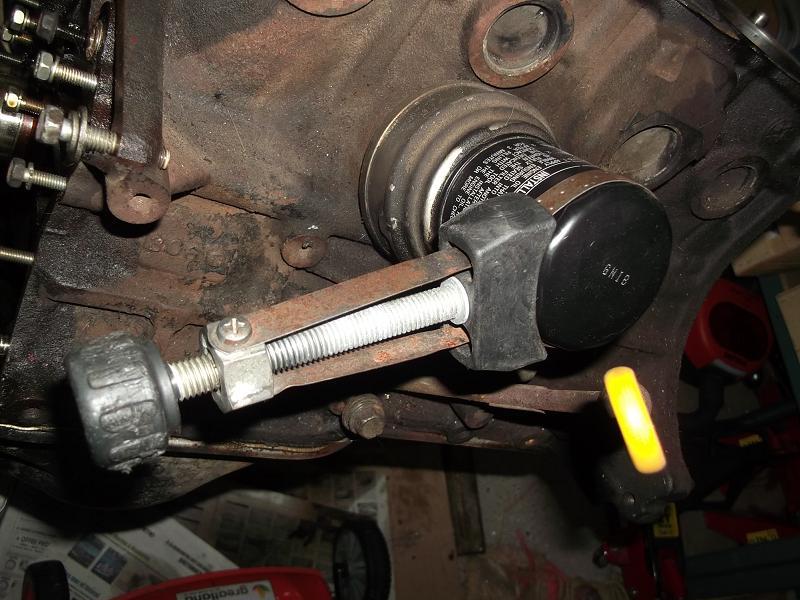

donc depose du filtre a huile
resurrection d un 3SGE - Page 3 Dscf5942-3a0ca6a

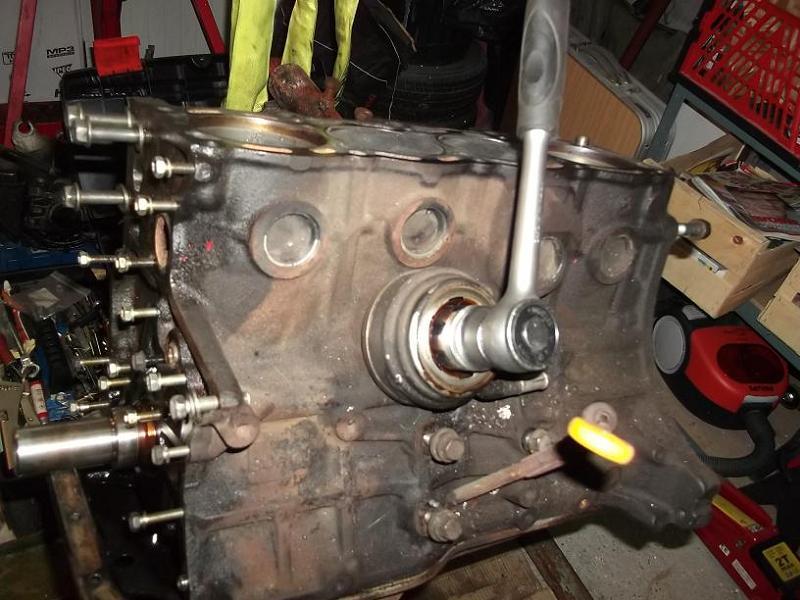

depose de la soupape de surpression

resurrection d un 3SGE - Page 3 Dscf5943-3a0cb35

la soupapes de surpression

resurrection d un 3SGE - Page 3 Dscf5944-3a0cb59

il n y a plus que le boulon de 10 qui retiens le radiateur

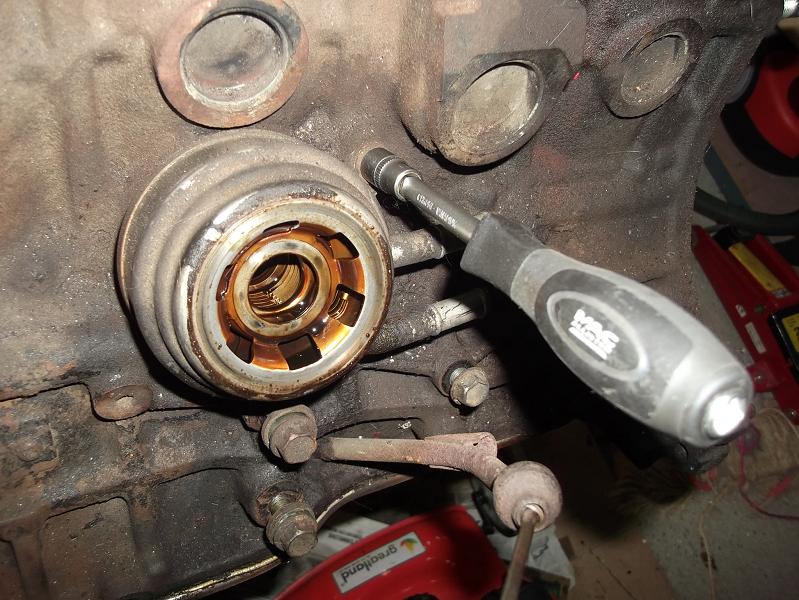

resurrection d un 3SGE - Page 3 Dscf5946-3a0cc46

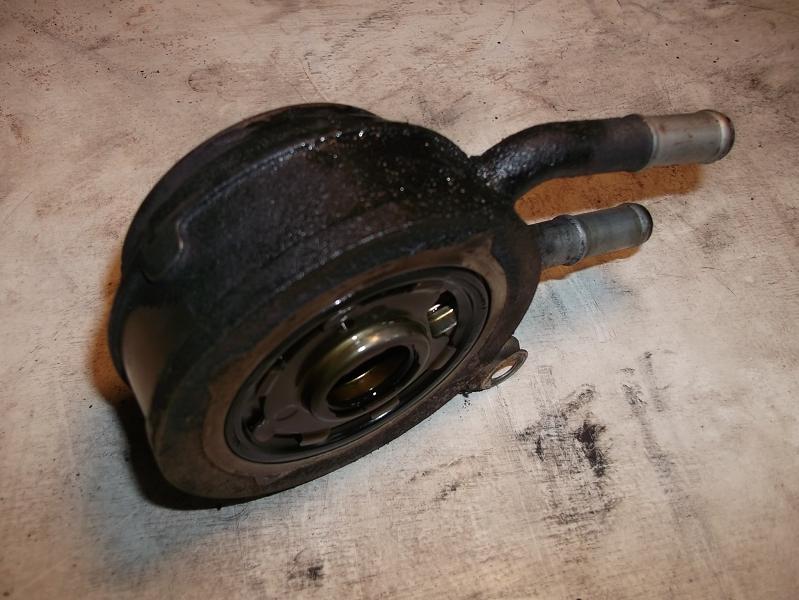

le voici déposé biggthumpup
resurrection d un 3SGE - Page 3 Dscf5947-3a0cc61

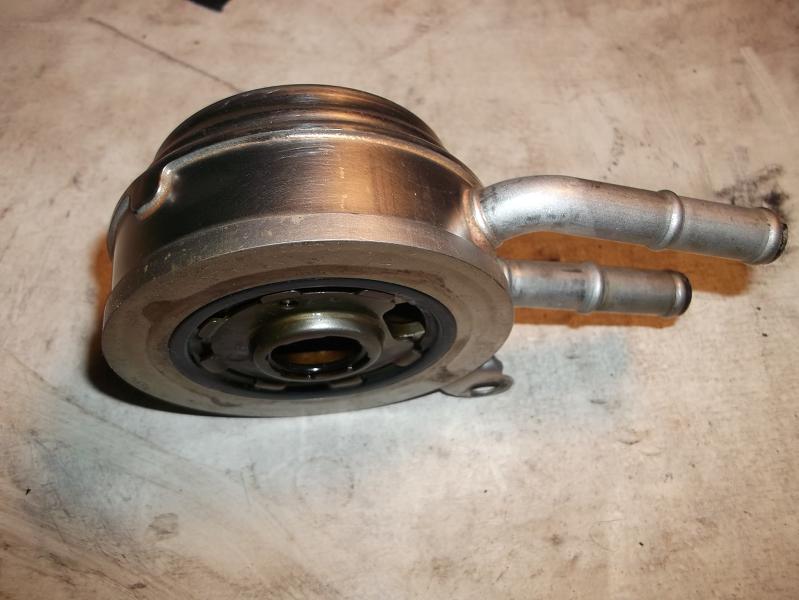

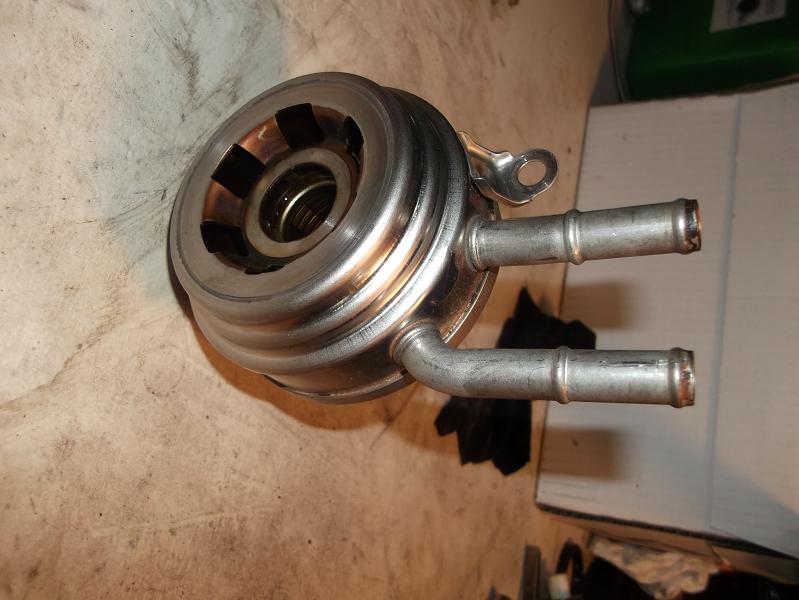

et le voici nettoyer au Prociron cool
resurrection d un 3SGE - Page 3 Dscf5948-3a0ccde

resurrection d un 3SGE - Page 3 Dscf5949-3a0ccfb
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Lun 3 Déc 2012 - 23:50

DEPOSE DU DETECTEUR DE COGNEMENT


ben rien de bien compliqué , une clé de 27 .......

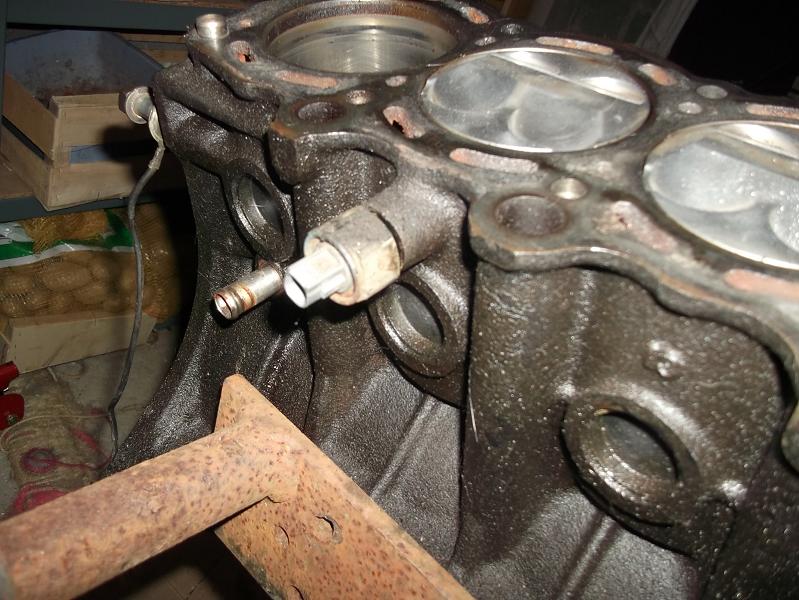

resurrection d un 3SGE - Page 3 Dscf5950-3a0cdfa

et HOP , déposé.... biggthumpup
resurrection d un 3SGE - Page 3 Dscf5951-3a0ce12

et HOP nettoyé biggthumpup
resurrection d un 3SGE - Page 3 Dscf5952-3a0ce22
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Lun 3 Déc 2012 - 23:57

nettoyage des plans de joint du carter moteur
lame de cutter et papier 2000 et Prociron

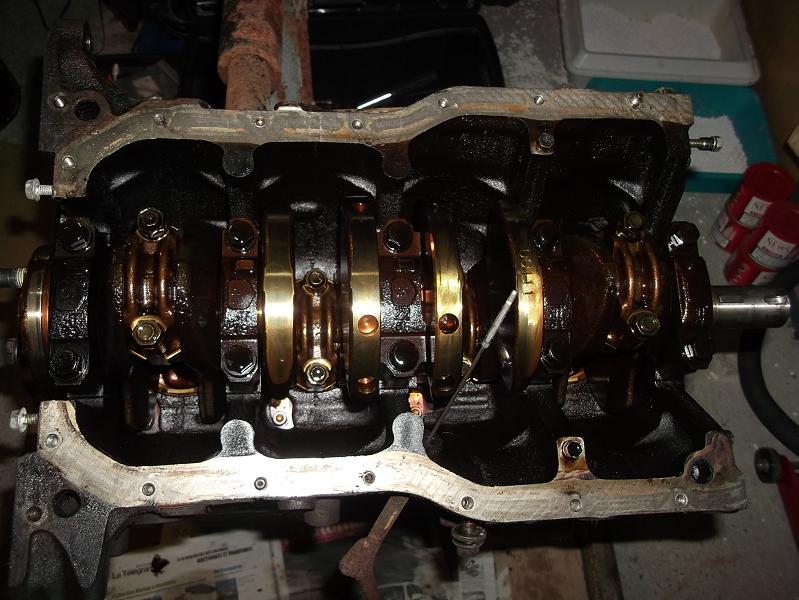

AVANT
resurrection d un 3SGE - Page 3 Dscf5953-3a0ce6a

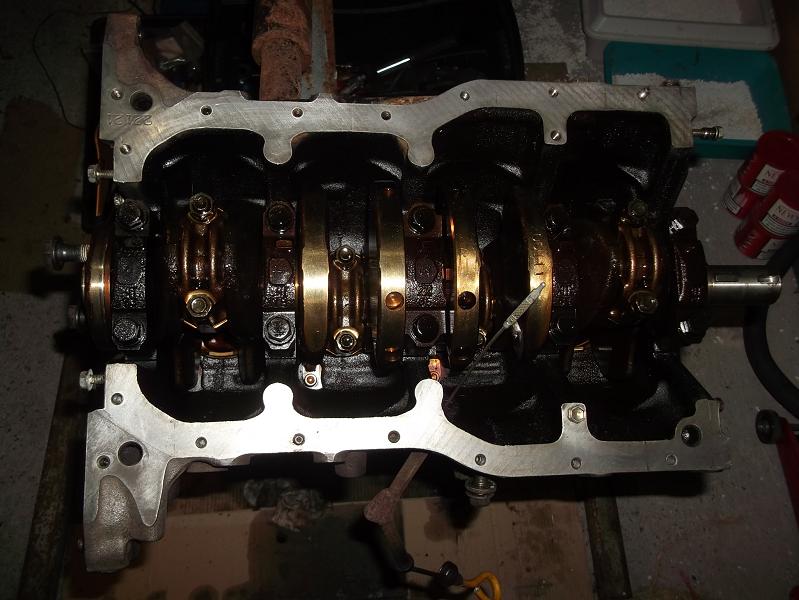

APRES

resurrection d un 3SGE - Page 3 Dscf5955-3a0ce8a

Bye2
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Dim 24 Fév 2013 - 15:44

bonjoùr

petites nouvelles , depuis le temps :
-j ai envoyer le couvre culasse a peindre chez un restaurateur de véhicules anciens ,AUTO CLINIQUE , ou d ailleurs il y a de beaux chevaux cabré en ce moment la bas !

-le capot moteur est en preparation peinture , photo a venir Wink

et enfin le carter d huile moteur que j ai pris soin de refaire vu l etat qu il etait (peinture qui s ecaille et oxydation en surface ) biggthumpup

resurrection d un 3SGE - Page 3 Dscf5213-3972c6b

le voici sablé , degraissé et marouflé biggthumpup

resurrection d un 3SGE - Page 3 Carter-sable-3c22abb

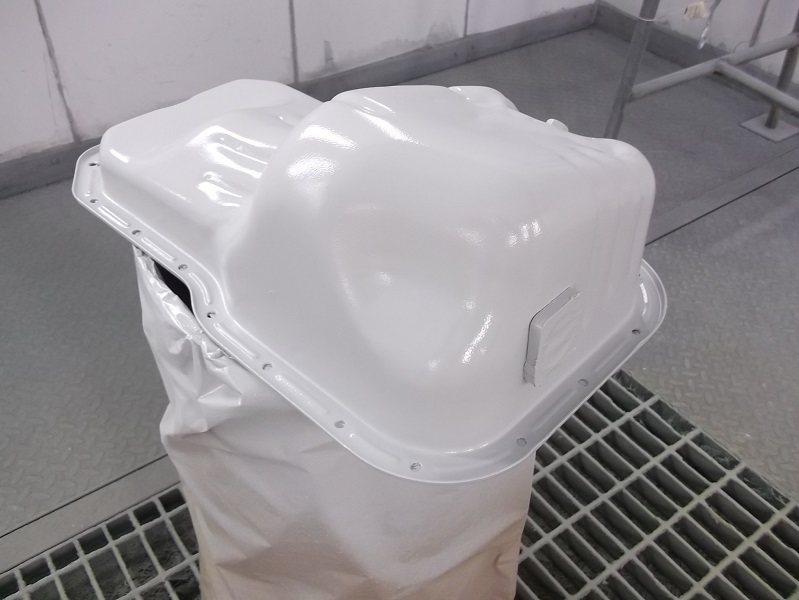

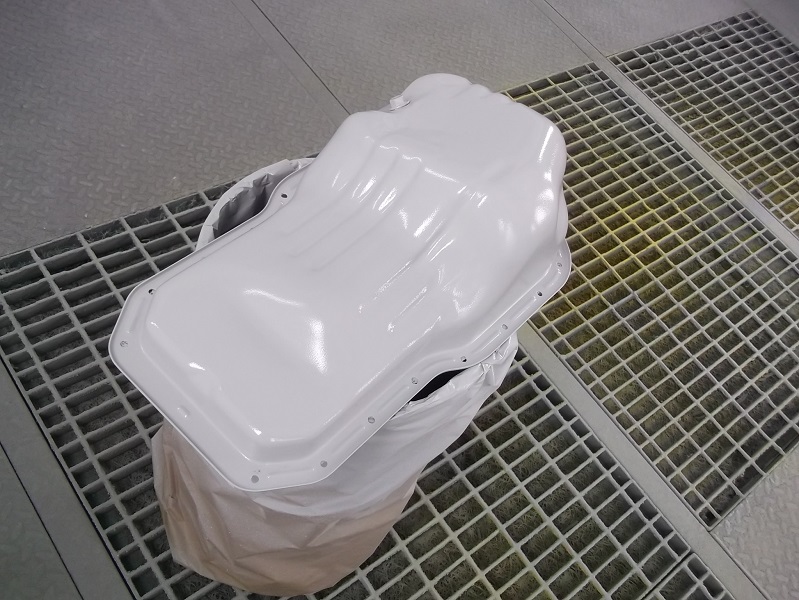

application de l appret epoxy biggthumpup
resurrection d un 3SGE - Page 3 Carter-apret-3c22b7f

resurrection d un 3SGE - Page 3 Carter-epoxy-3c22b89

et enfin peint en noir mat RAL 9005 biggthumpup
resurrection d un 3SGE - Page 3 Dscf6097-3c22d05

bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par Fanch le Sam 2 Mar 2013 - 14:08

joli boulot... thumright

_________________
resurrection d un 3SGE - Page 3 Avatar12 resurrection d un 3SGE - Page 3 Avatar12 resurrection d un 3SGE - Page 3 11596914
Fanch
Fanch
Administrateur du A.I.C
Administrateur du A.I.C

Nombre de messages : 28295
Age : 43
Localisation : LOGONNA-DAOULAS (29)
Votre (vos) voiture : fiat croma 2.5 TD (1989), alfa romeo SZ(ES30),punto cab elx,coupé fiat 2L turbo 16V, 2 uno turbo ie(phase 1),lancia beta coupé 1,6 (1982)
Date d'inscription : 05/09/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par bububolide le Sam 9 Mar 2013 - 18:10

J 'ai récupéré le couvre culasse que j'avais déposé , pour peinture vermiculé , chez un restaurateur automobile

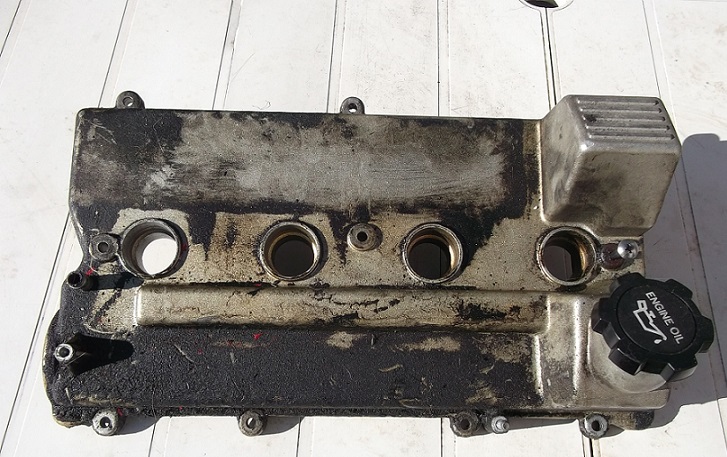

AVANT biggthumpup
resurrection d un 3SGE - Page 3 Dscf6053-3c7d373

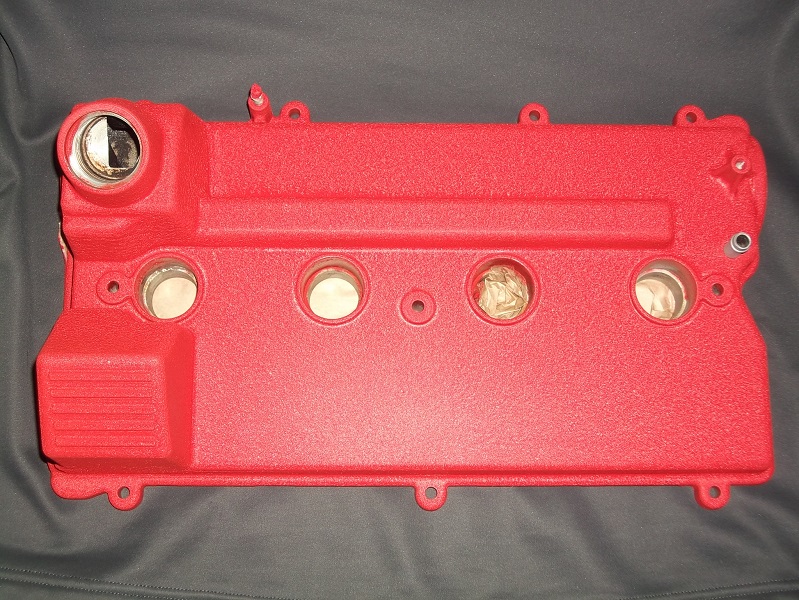

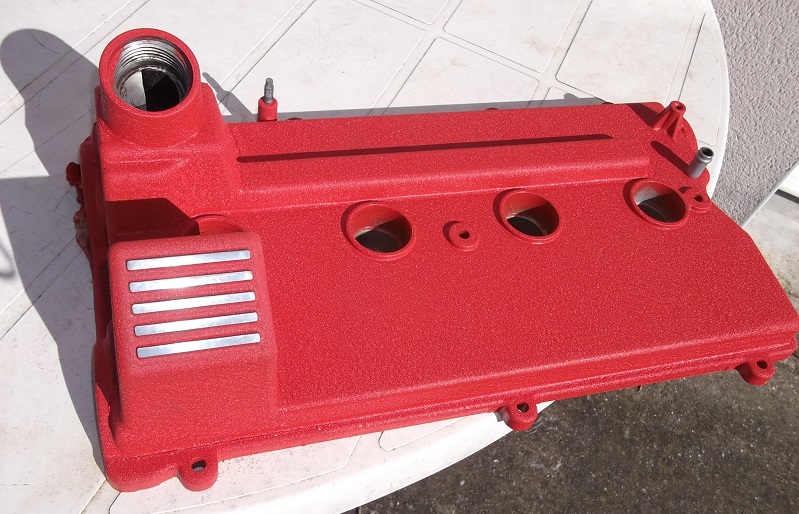

APRES en rouge vermicule biggthumpup
resurrection d un 3SGE - Page 3 Dscf6113-3c7d386

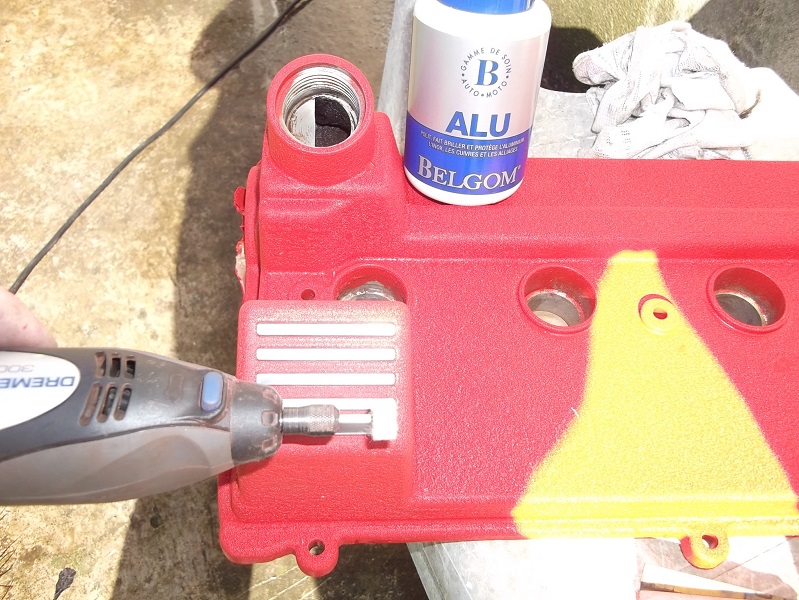

j'ai poncé les rainures au 2000 a l'eau puis passer du BELGOM ALU a l'aide d'une DREMEL biggthumpup
resurrection d un 3SGE - Page 3 Dscf6118-3c7d3ec

et le voila fini smilejap
resurrection d un 3SGE - Page 3 Dscf6119-3c7d3f8
bububolide
bububolide
Maitre
Maitre

Nombre de messages : 2510
Age : 45
Localisation : finistere
Votre (vos) voiture : TOYOTA MR mk2 rev1
Date d'inscription : 26/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

resurrection d un 3SGE - Page 3 Empty Re: resurrection d un 3SGE

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 3 Précédent  1, 2, 3

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
